Convertir Nintendo DS Lite en Game Boy Macro

Si tenéis por casa alguna Nintendo DS o Nintendo DS Lite con la pantalla superior rota, o simplemente os sobra una, podéis convertirla de manera relativamente sencilla en una Game Boy Macro para jugar a todos los juegos de GBA que tengáis e incluso, con ayuda de alguna Flash Card, a juegos de otras consolas antiguas mediante emuladores (NES, SNES, Commodore...)

Para ello, he seguido los pasos de este Blog y lo he combinado con algunos de mi propia cosecha.

No voy a entrar en demasiados detalles de como abrir y desmontar la consola, pues biene suficientemente bien explicado en el blog anteriormente mencionado.

La principal diferencia es que el creador, fabrica carcasas a medida para las consolas, cosa que yo por desgracia no puedo hacer.

En fin, vamos allá!

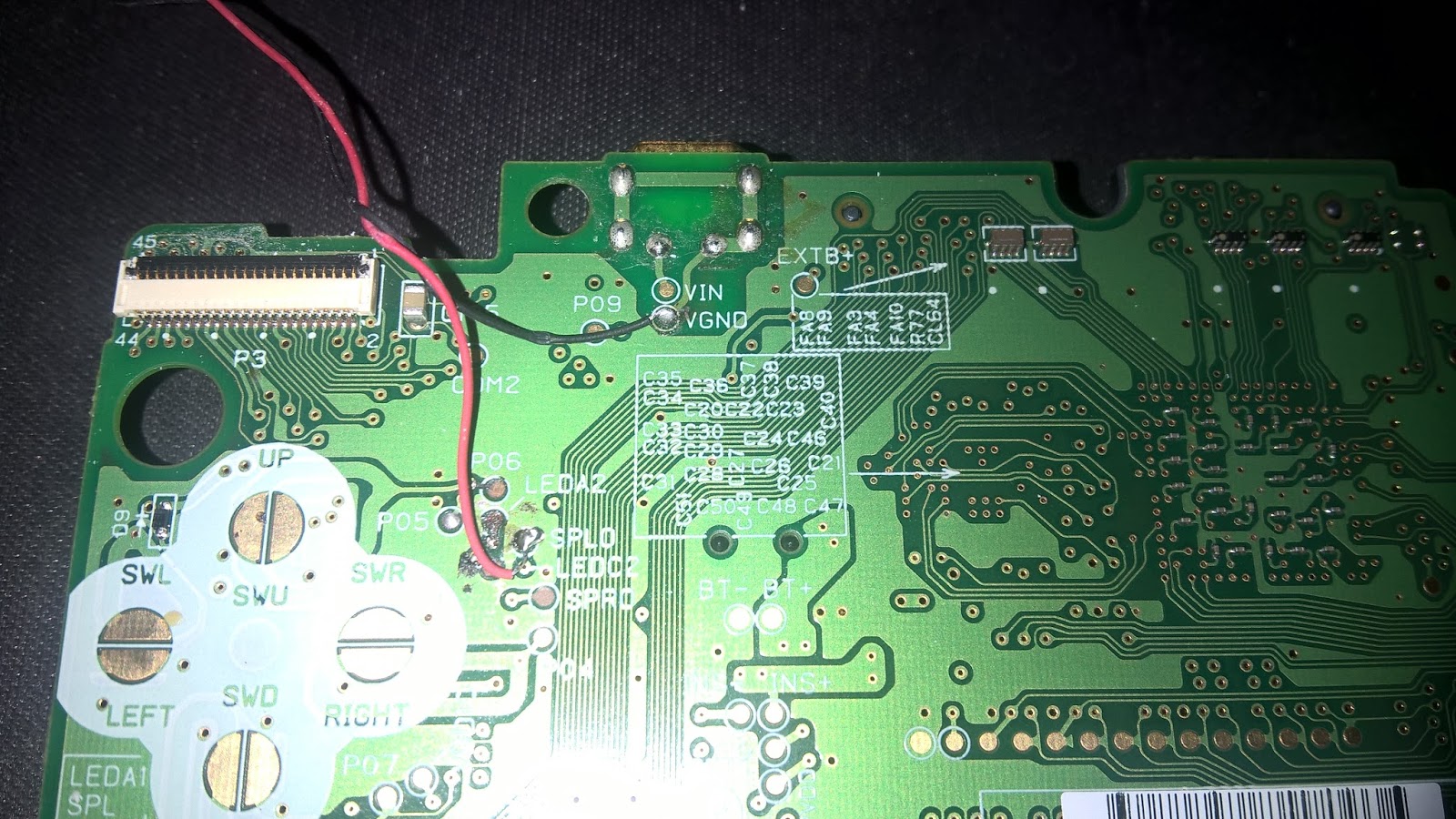

Una vez abierta la consola, nos encontramos con el problema de que sin la pantalla superior, la consola no enciende pues en la Bios supongo, hara un checkeo de que todo funciona correctamente y al no superarse pues no arranca, pero no pasa nada! Para eso estamos los Ingenieros, para solucionar problemas. Analizando como funciona la DS, nos damos cuenta de que lo que comprueba, es que haya "algo" que "chupe" potencia en donde debería estar conectada la pantalla. Por tanto lo que yo hice es soldar dos cables a los pines de la placa que estan señalados como LEDA2 y LEDC2, y llevarlos a una Protoboard y probar con distintos valores de resistencias hasta que funcione.

Una vez que damos en la tecla, en mi caso 620 Ohmios, según tengo entendido puede variar, pues al creador original le bastó con 300; le soldamos la resistencia. Yo le he dejado los cables porque al ser una resistencia de las grandes, necesitaba que tuviera libertad para poder alojarla donde quería. Además aproveché y la soldé en los pines traseros, además de porque me venía mejor, porque me cargué uno de los superiores ^^' pero siempre hay soluciones para todo!

Otro de los problemas a subsanar, es el tema del altavoz. Los Altavoces originalmente se encontraban alojados en la tapa superior. Por tanto, tenemos que rescatar uno de ellos y alojarlo como buenamente podamos en la inferior. Yo para ello he recurrido a quitar la bahía del puntero y cortar un cilindro del interior de la tapa. Así logramos hueco suficiente para alojarlo. El tema del cableado, es soldar la tierra a la tierra de la DS y la alimentacion al pin de altavoz, derecho o izquierdo indistintamente.

Le dejamos suficiente cable para llegar a donde necesitamos. Alli lo pegamos con una gotita de pegamento. Yo además he hecho un pequeño agujero para dejar salir el sonido, ya que lo del puntero lo voy a tapar con masilla epoxy al final.

Una vez aqui, podemos montar la parte inferior alojando la resistencia justo debajo del botón L de la consola,  y comprobar que funciona poniéndole la batería.

Pues bien, ya tenemos la electrónica lista! Ahora solo falta terminar la carcasa. Me falta comprar un par de cosillas así que lo explicaré en la siguiente entrada. Un saludo a todos!
